Messanleitung

Montage & Aufmaß


Richtig messen

Richtig messen Messen Sie das Glasmaß immer inkl. Gummidichtung.

Das Bestellmaß ermitteln Sie wie folgt:

Schräger / Runder Falz: Glasmaß ohne Abzug
Gerader Falz: Ziehen Sie vom gemessenen Glasmaß bitte 5mm ab

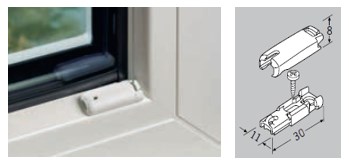

Fensterfalz-Montage

mit Spannschuh serienmäßig bei allen VS-Modellen


Fensterfalt Montage Bestellbreite = Glasmaß inkl. Gummidichtung
Bestellhöhe = Glasmaß inkl. Gummidichtung
Bei geradem Falz (90° zum Glas) bitte 5mm vom gemessenen Glasmaß abziehen.

Spannschuh
Die Mindestfalztiefe zur Montage des Plissees im Fensterfalz beträgt 15mm.

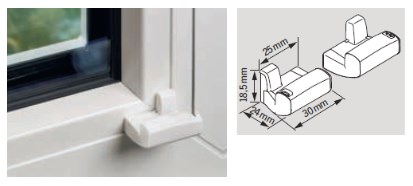

Glasleistenwinkel-Montage

Aufpreis 10€ / pro Anlage VS2

Glasleistenwinkel Montage Bestellbreite = bis Ende Falzleiste zzgl. 5mm
Bestellhöhe = bis Ende Falzleiste abzgl. 18mm

Glasleistenwinkel

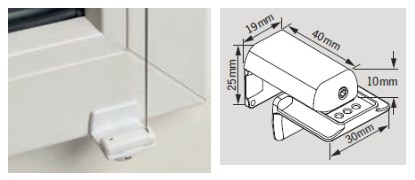

Klemmträger-Montage

Aufpreis 27€ / pro Anlage VS2

Klemmtraeger Montage Bestellbreite = bis Ende Falzleiste
Bestellhöhe = Höhe Fensterflügel abzgl. 10mm

Klemmträger




Montage Genormte Dachfenster


Bitte geben Sie Fensterfabrikat,
Typ Nr. und das lichte Maß an.


Montage Ungenormte Dachfenster


Bitte geben Sie das lichte Flügelmaß,
Falztiefe, Falzschräge und das Glasmaß an.
Rahmen schräg
Im Falz
Velux
Flügeltyp A

Rahmen schräg
Im Falz
Velux
Flügeltyp B

Im Falz
Velux
Flügeltyp GGU

bis 06.2000
NUR für DF10-30

Rahmen gerade
Im Falz
Mindestfalztiefe = 30mm
Rahmen schräg
Im Falz
Bitte Falzschräge ermitteln.
Messen Sie an mehreren Punkten das Maß B (Breite) wegen evtl. Toleranzen.
